Marka i model ciągnika rolniczego
|
John Deere 7810, 7710, 7610
|
|
Model i numer sprzęgła wiskotycznego
|
RE70548
|
|
Producent
|
Borg Warner Cooling Systems (BWCS)- fabryka w USA
|
|
Uwagi
|
Proszę sprawdzić zgodność wymiarów posiadanego sprzęgła z oferowanym
|
|
|
|
|
|

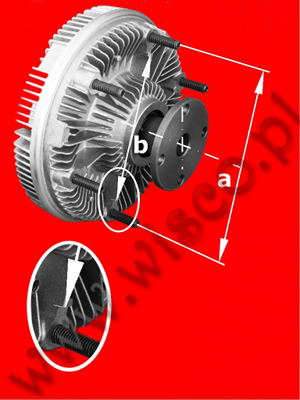

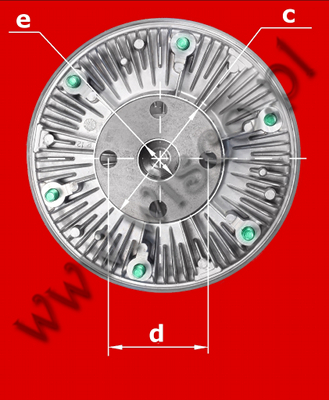

Legenda:
|
Wymiary:
|
a) średnica podziałowa śrub mocujących wentylator
b) średnica osadcza wentylatora
c) średnica flanszy napędowej
d) średnica podziałowa otworów śrub 4xM11 mocujących
e) średnica osadcza
f) wysokość sprzęgła (brak zaznaczenia na rysunku)
|
a) Ø153
b) Ø127
c) Ø82
d) Ø63
e) Ø26.5
f) 94
|
